節流裝置的安裝管段
分類：CAF資訊 發布時間：2011-09-26 14:10:59
1，2，5-局部阻力件，3-節流件，4-引壓管導壓管要正確地安裝，防止堵塞與滲漏，否則會引起較大的測量誤差。對于不同的被測介質， 渦輪流量計 導壓管的安裝亦有不同的要求，下面分類討論。 圖3-4 測量液體流量時的連接圖1節流裝置；2引壓導管；3放空閥；4平衡
1，2，5-局部阻力件，3-節流件，4-引壓管導壓管要正確地安裝，防止堵塞與滲漏，否則會引起較大的測量誤差。對于不同的被測介質，渦輪流量計導壓管的安裝亦有不同的要求，下面分類討論。

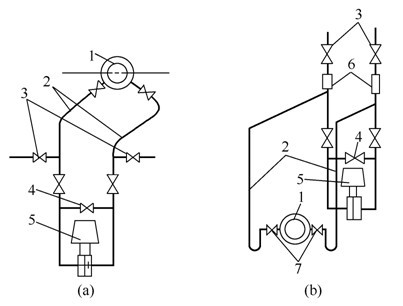

圖3-4 測量液體流量時的連接圖 1—節流裝置；2—引壓導管；3—放空閥；4—平衡閥；5—差壓變送器；6—貯氣罐；7—切斷閥
v導壓管要正確地安裝，防止堵塞與滲漏，否則會引起較大的測量誤差。電磁流量計對于不同的被測介質，導壓管的安裝亦有不同的要求，下面分類討論。

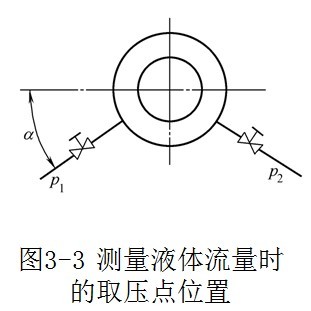

v①取壓點應該位于節流裝置的下半部，與水平線夾角α為0°～45°。
②引壓導管最好垂直向下，如條件不許可，導壓管亦應下傾一定坡度（至少1∶20～1∶10），使氣泡易于排出。
③在引壓導管的管路中，應有排氣的裝置。
v2）測量氣體流量時，上述的這些基本原則仍然適用。
①取壓點應在節流裝置的上半部。
②引壓導管最好垂直向上，超聲波流量計至少亦應向上傾斜一定的坡度，以使引壓導管中不滯留液體。

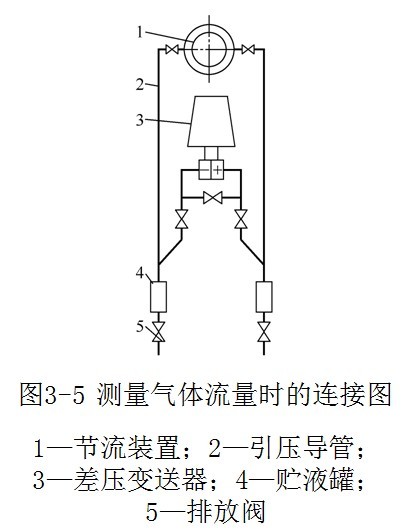

③如果差壓計必須裝在節流裝置之下，則需加裝貯液罐和排放閥，如圖3-5所示。

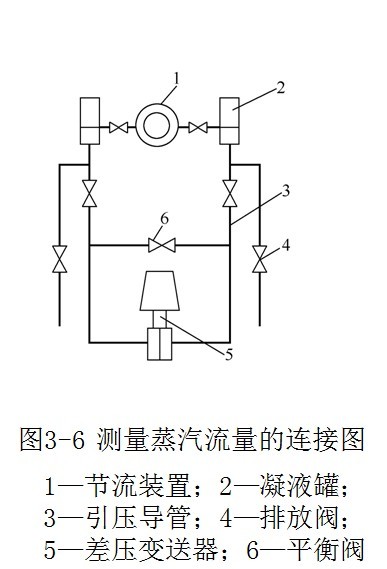

（3）測量蒸汽的流量時，要實現上述的基本原則，必須解決蒸汽冷凝液的等液位問題，以消除冷凝液液位的高低對測量精度的影響。物位計常見的接法見圖3-6所示。
