流量基本方程式
分類：技術文章 發布時間：2011-09-22 15:36:09
流量基本方程式是用來闡明流量與壓差之間的定量關系。它是根據流體力學中的伯努利方程式和連續性方程式推導而得的，即式 式中 一流量系數。它與節流元件的結構形式、取壓方式、孔口截面積之比m； 物位計 雷諾數Re、孔口邊緣尖銳度、管壁粗糙度等因素有關?？?/div>

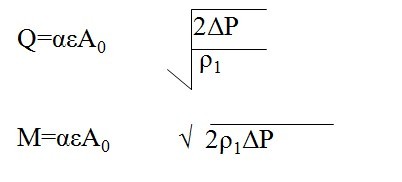

流量基本方程式是用來闡明流量與壓差之間的定量關系。它是根據流體力學中的伯努利方程式和連續性方程式推導而得的，即式
式中 α一流量系數。它與節流元件的結構形式、取壓方式、孔口截面積之比m；物位計雷諾數Re、孔口邊緣尖銳度、管壁粗糙度等因素有關?？蓮挠嘘P手冊查得
ε—— 膨脹校正系數。它與孔板前后壓力的相對變化量、介質的等熵指數 m等有關。也可從有關手冊查得。但對不可壓縮的液體來說，常取ε=1;
A。—— 節流元件的開孔截面積;
ΔP —— 節流元件前后實際測得的靜壓差;
ρ1———— 節流元件前流體密度

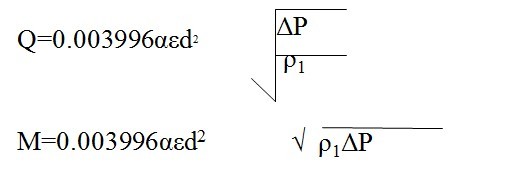

在計算時，如果把Ao用π/4d2 表示，d為工作溫度下孔板孔口直徑，單位為mm，而ΔP以Mpa為單位，則上述基本流量方程式可換算為實用流量計算公式，即：
式中 0.3996=3600×10-6×π/4×√2。
以上流量公式表明，當αερ d等均為常數時，流量與壓差的平方根成正比。因此，變送器由理論推導得來的流量基本方程式，應用到測量實際生產中的流體流量時，公式中各系數應能滿足在測量條件下的相對穩定，這是采用這種流量計能否達到準確測量的前提。
因為流量與壓差的平方根成正比，所以，智能壓力變送器用這種流量計測量流量時，如果不加開方器，流量標尺刻度是不均勻的。起始部分的刻度很密，后來逐漸變疏。因此，在用差壓法測量流量時，被測流量值不應接近于儀表刻度的下限值，否則誤差將會很大。一般不要讓流量計運行在量程的30%以下。
