圓缺孔板形狀似扇形，它的開孔是一個圓的一部分(圓缺部分)，這個圓的直徑是管道直徑的98%，如圖所示。主要用于臟污介質含有固體微粒的液體和氣體的流量測量，圓缺開孔一般位于下方，但對于含氣泡的液體，其開孔位于上方。測量時管道應水平安裝。 圓缺孔板適

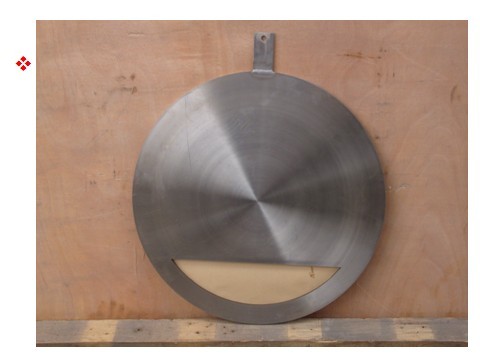

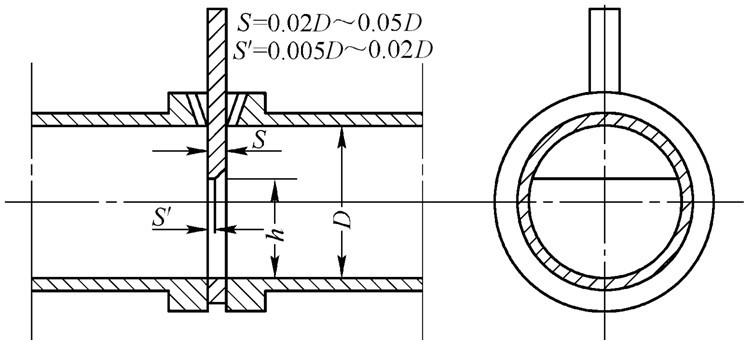

圓缺孔板形狀似扇形，它的開孔是一個圓的一部分(圓缺部分)，這個圓的直徑是管道直徑的98%，如圖所示。主要用于臟污介質含有固體微粒的液體和氣體的流量測量，圓缺開孔一般位于下方，但對于含氣泡的液體，其開孔位于上方。測量時管道應水平安裝。
圓缺孔板適用范圍：管徑50mm≤D≤350mm(可達500mm)，0.35≤β≤0.75，雷諾數：104≤ReD≤106。取壓方式采用法蘭取壓和縮流取壓。
