低雷諾數情況下的流量測量
分類：技術文章 發布時間：2011-10-01 13:02:10
管道雷諾數(ReD)與管徑、流體粘度、密度和流量大小等有關，某些介質的粘度大、密度小或流量小，則雷諾數低，達不到標準節流裝置要求的界限雷諾數(或最小雷諾數)，因而流出系數不穩定，造成較大的測量誤差。 壓力變送器 以下介紹兩種低雷諾數使用的非標準孔板
管道雷諾數(ReD)與管徑、流體粘度、密度和流量大小等有關，某些介質的粘度大、密度小或流量小，則雷諾數低，達不到標準節流裝置要求的界限雷諾數(或最小雷諾數)，因而流出系數不穩定，造成較大的測量誤差。壓力變送器
以下介紹兩種低雷諾數使用的非標準孔板：1/4圓孔板與錐形入口孔板。
1、1/4圓孔板

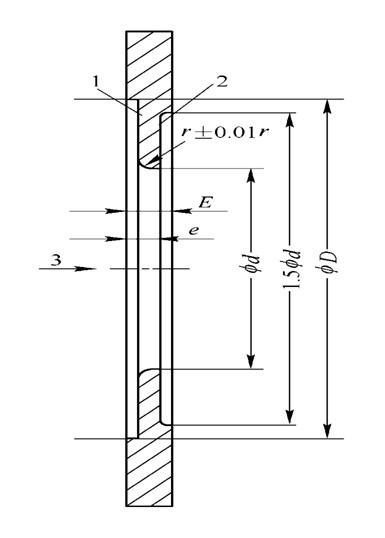

1/4圓孔板(又稱1/4圓噴嘴)與標準孔板相似，只是節流孔的入口邊緣形狀不同，上游入口邊緣是以半徑為r的1/4圓，其圓心在下游端面上，如圖所示，這種孔板結構簡單，又具有噴嘴的一些優良性能，如不受磨蝕、腐蝕和孔板表面固體沉積物的影響，適用范圍：管徑D≥25mm，直徑比0.245≤β≤0.6，雷諾數500≤ReD≤6×104，孔徑d≥15mm。電磁流量計
2、錐形入口孔板
錐形入口孔板的形狀與標準孔板相似，相當于一塊進出口反裝的標準孔板，其入口與中心線夾角為45±1o，如圖所示。它要求的雷諾數下限比1/4圓孔板還要小，適用范圍：管徑D≥25mm，直徑比0.1≤β≤0.316，孔徑d≥6mm。渦輪流量計
