第三節均速管流量計
分類：技術文章 發布時間：2011-10-01 13:09:55
均速管又稱為均速流量傳感器或均速探頭，它通過測量管道內流動流體的速度壓力流速來測量流量。 均速管流量探頭主要有阿牛巴(Annubar)、威力巴(Vrabar)、威爾巴(Wellbar)、德爾塔巴(Deltaflow)、托巴(Torbar)、雙D巴等幾種。它們的共同特點都是結構簡單的插入
均速管又稱為均速流量傳感器或均速探頭，它通過測量管道內流動流體的速度壓力——流速來測量流量。
均速管流量探頭主要有阿牛巴(Annubar)、威力巴(Vrabar)、威爾巴(Wellbar)、德爾塔巴(Deltaflow)、托巴(Torbar)、雙D巴等幾種。它們的共同特點都是結構簡單的插入式探頭，適于測量氣體、蒸汽和液體的流量，管道內徑從十幾毫米到幾米，使用范圍很廣。一般要求雷諾數104≤ReD≤107，測量準確度通常為(1~3)％。

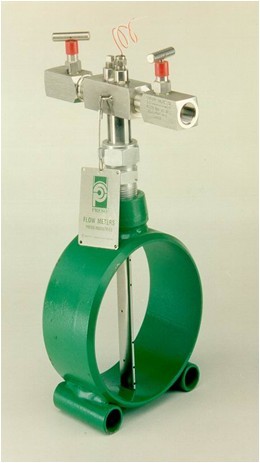

一、阿牛巴(Annubar)流量計
阿牛巴是一種均速流量探頭，配以差壓變送器和流量積算器而組成阿牛巴流量計，電磁流量計也屬于差壓式流量測量儀表，用來測量一般氣體、液體和蒸汽的流量。
適用范圍：
管徑D=25~2500mm(特殊達5000mm)，
工作壓力≤5MPa，
工作溫度≤400℃，
雷諾數ReD≥104，
流速要求氣體5m/s，
(液體為0.5m/s，
蒸汽為9m/s以上。)

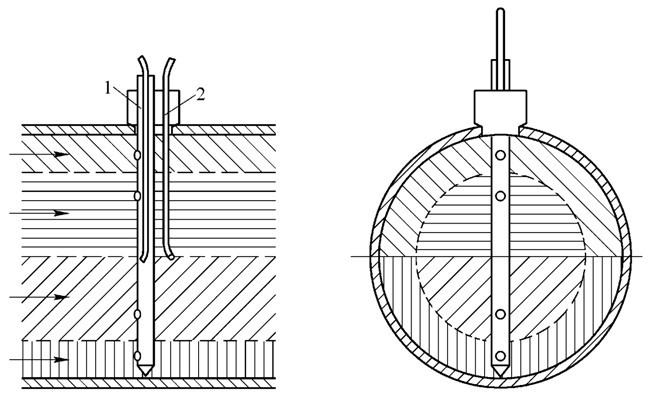

總壓管面對氣流方向開有四個取壓孔，所測量的是該四個環形截面的流體總壓頭(包括靜壓頭和動壓頭)，在總壓管內另插入一根引壓管，由它引出四個總壓頭的平均值P1，靜壓管裝在背著流動方向上，取壓孔在管道軸線位置上，引出流體的靜壓頭P2。渦輪流量計
