磁致伸縮液位計：原理解析與核心優勢
在工業液位測量領域，磁致伸縮液位計憑借其高精度、高可靠性和強環境適應性，已成為石油、化工、食品加工等行業的首選設備。其技術突破源于對磁致伸縮效應的深度應用，通過磁場與機械波的精密交互，實現了液位測量的革命性升級。
一、技術原理：磁場與機械波的協同作用

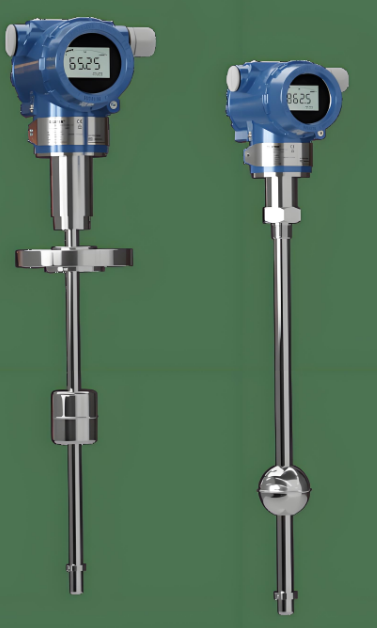

磁致伸縮液位計的核心原理基于磁致伸縮效應（又稱韋德曼效應），即某些特殊材料在外部磁場作用下會產生微小形變，且形變方向與磁場方向相關。該技術通過三個關鍵部件實現液位檢測：
1、探測桿（波導管）：由鎳基合金或鐵磁材料制成，內部集成磁致伸縮線，負責傳輸電流脈沖并接收返回信號。
2、浮子（內置永磁體）：隨液位升降沿探測桿移動，其內部永磁體產生靜態磁場，與探測桿的動態磁場交互。
3、電子變送器：生成低電流脈沖，并檢測返回的扭轉波信號，通過時間差計算液位高度。
工作過程：
電子變送器周期性發射電流脈沖，沿探測桿傳播時形成環形磁場。當該磁場與浮子永磁體產生的靜態磁場相遇時，磁致伸縮效應在交點處觸發微小扭轉波。此機械波以固定速度（約2800米/秒）沿探測桿反向傳播，被電子變送器捕獲后，通過測量脈沖發射與接收的時間差（Δt），結合波速，精確計算浮子位置：
液位高度=v×Δt/2
該原理實現了絕對位置測量，輸出信號為真實物理量，無需比例換算或定期校準，從根本上避免了傳統傳感器因零點漂移導致的誤差。
二、核心優勢：五大特性定義行業標桿
1、毫米級精度，突破測量極限
磁致伸縮液位計的分辨率優于0.01%FS（滿量程），最新產品精度可達0.1mm。例如，在加油站地下油罐測量中，其誤差控制在±1mm以內，遠超電容式（±5mm）和浮子式（±10mm）傳感器。這種精度源于對機械波傳播時間的納米級捕捉能力，使其成為化工原料配比、食品加工等高精度場景的必備工具。
2、非接觸式設計，壽命與可靠性雙提升
探測桿完全封閉于316L不銹鋼護套內，與測量介質無物理接觸，避免了腐蝕、粘附和磨損問題。某石化企業對比測試顯示，磁致伸縮液位計的平均無故障時間（MTBF）超過10年，而機械浮子式設備僅3-5年。此外，其防爆等級達到Ex ia IIB T6，可安全應用于汽油、液化氣等易燃易爆環境。
3、多功能集成，拓展應用邊界
除單液位測量外，該技術可通過浮子密度差異實現雙液位界面檢測（如油水分離界面），精度同樣達±1mm。更先進的產品還集成溫度傳感器，可同步監測液體溫度分布。例如，磐威科技的產品能以0.375升/小時的精度檢測油罐滲漏，滿足歐美環保標準。
4、智能化與自動化無縫銜接
輸出信號支持4-20mA、RS-485、Modbus、HART等多種協議，可直接接入DCS/SCADA系統。某食品工廠的案例顯示，通過磁致伸縮液位計與PLC聯動，實現了混合罐液位的閉環控制，原料浪費減少15%，生產效率提升8%。
5、安裝便捷，降低改造成本
設備可通過罐頂現有管口安裝，無需清罐或停產。對于已投運的儲罐，其柔性探測桿可彎曲通過狹窄通道，安裝時間較雷達液位計縮短60%。某油田的改造項目證明，單罐安裝成本從傳統方法的2.3萬元降至0.8萬元。
三、行業應用：從極端環境到精密控制
石油化工：在高溫（150℃）、高壓（20.4MPa）條件下穩定測量儲罐液位，替代傳統浮子式設備后，維護成本降低70%。
食品飲料：316L不銹鋼材質和IP67防護等級滿足衛生標準，在啤酒發酵罐液位控制中，避免人工開罐檢測導致的污染風險。
環保監測：污水處理廠通過該技術實時監測沉淀池液位，結合自動排污系統，使出水水質達標率從92%提升至98%。
磁致伸縮液位計通過磁場與機械波的創新融合，重新定義了液位測量的精度與可靠性標準。其非接觸式設計、多功能集成和智能化接口，不僅解決了傳統傳感器的痛點，更推動了工業自動化向更高精度、更低維護的方向演進。隨著物聯網技術的普及，該設備將成為智慧工廠中感知層的核心組件，持續賦能產業升級。
