靜壓式液位計的液位測量是測量探頭上的液體靜壓與實際大氣壓之差，然后再由壓力傳感器和電子元件將該壓差轉換成4-20mA輸出。
靜壓式液位計原理

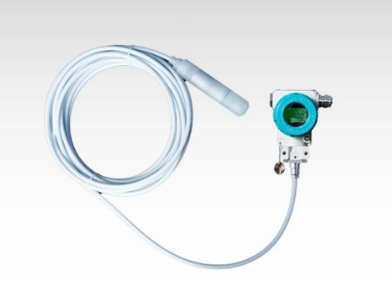

靜壓式液位計是基于所測液體靜壓與該液體高度成比例的原理。靜壓式液位計由一根電纜、一個抗壓接頭和一個探頭組成。探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的外殼罩住。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：P=ρgH+P0，式中P為變送器迎液面所受壓力；ρ為被測液體密度；g為當?shù)刂亓铀俣?；P0為液面上大氣壓；H為變送器投入液體的深度。
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓P0與傳感器的負壓腔相連 ，以抵消傳感器背面的P0，使傳感器測得壓力為ρgH，顯然，通過測取壓力P，可以得到液位深度。
靜壓式液位計種類
靜壓式液位計可以分為投入式液位變送器和側裝式液位變送器兩種。側裝式就是常見的利用差壓變送器測量常壓設備的液位。
靜壓式液位計測量結構

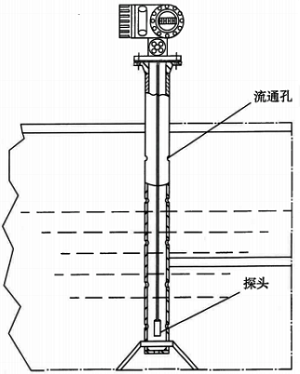

靜壓式液位計測量結構如下圖所示。
靜壓式液位計優點和局限性
1、靜壓式液位計優點
結構簡單，安裝、維護方便，經濟耐用。
2、靜壓式液位計局限性
不適用于含雜質、高黏度的場合；不適用于漿狀、沉淀工況的介質環境。
靜壓式液位計應用場合
靜壓式液位計適用于污水處理、各類水池等的液位測量及其他行業的水位監測。
靜壓式液位計注意事項
在測量流動介質的液位時，靜壓式液位計應考慮設置保護管。
