一、測量原理不同：
液位變送器是測量罐內液位簡單可靠的測量儀器，是利用P=ρgh的原理來測量差壓來測量液位，液位的高低與液位變送器所測得差壓成正比，液位變送器的過程連接通常采用隔膜法蘭式，膜片內充硅油作為壓力傳導介質。液體罐通常有敞口罐和帶壓罐之分，敞口罐上部通大氣，測量敞口罐液位的液位變送器只需高壓端連接過程法蘭，低壓側與大氣聯通。而帶壓罐則需要液位變送器高低壓側連接隔膜法蘭式，以測量高低取壓側的壓力差。
2、單法蘭液位變送器 , 其量程范圍好確定 , 只要知道其安裝的底部位置距容器的較大高度即可。如某罐安裝一臺單法蘭液位變送器 , 其距罐頂部高度為 10m , 那么由公式計算可得其量程范圍為 100kPa。當然考慮到罐高為 10m , 同時為了避免超出范圍 , 可選定量程值為 120kPa。單法蘭液位變送器存在正遷移情況 , 這也是根據生產需要而定。

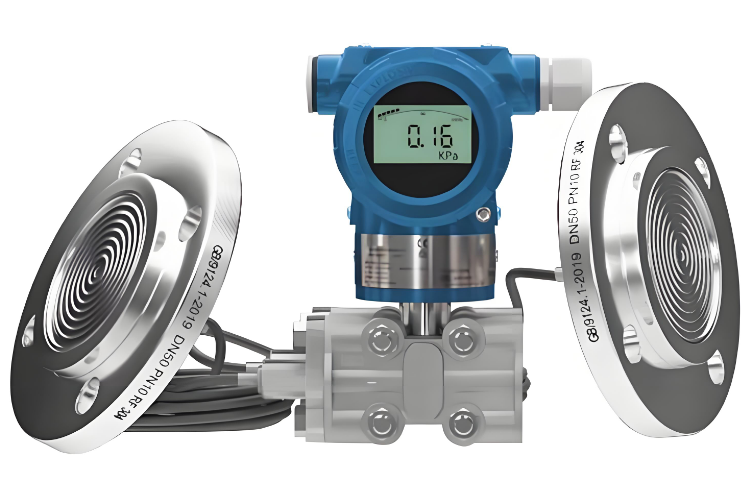

3、雙法蘭液位變送器比較特殊 , 由正負兩個感壓膜片組成 , 各通過一段密封內充硅油的毛細引壓管與表的正負壓室連接。安裝后 , 連接負引壓管的法蘭升高 , 其內的硅油就對負壓室產生了壓強。因此 , 為了保證測量值的準確性 , 消除負壓室?guī)淼挠绊?, 雙法蘭液位變送器安裝后 , 其量程必須進行負遷移。
二、概念不同：
1、單法蘭的概念：
單法蘭是指變送器的正壓側是法蘭結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高，能達到變送器的測量技術指標，缺點就是負壓管道必須***密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。
2、雙法蘭的概念：
雙法蘭是指變送器的正、負壓側均是法蘭結構，可以直接與需測量的容器、管道相連。優點是安裝容易，校驗方便，不需量程遷移。缺點是測量精度不高，由于法蘭與變送器之間采用彈性軟管連接，內部應該是充滿硅油，所以對介質壓力變化的傳遞有一定的偏差，外界溫度變換多多少少對硅油有一些影響，所以測量反映上就有一定的誤差。
三、選型不同:
1、確定雙法蘭液位變送器的型號
雙法蘭液位變送器的型號確定是指測量表頭的型號確認，其確認過程中需根據測量壓力范圍、輸出方式(4～20mA 不帶HART 協議或4～20mA 帶HART 協議或profibus 等方式)、過程法蘭類型、毛細管連接形式、是否帶液晶表頭等參數進行型號選擇。其中是否帶液晶表頭的選擇要根據變送器使用環境溫度，若使用環境溫度低于零下25℃以下，則建議不帶液晶表頭，因為根據現場實際應用經驗，環境溫度過低則液晶顯示屏將無法顯示。單法蘭液位變送器選型的時候尤其要注意一個很重要的因素，就是差壓式液位變送器，它是安裝在液體容器的底部，通過表壓信號來反映液位的高度。在制藥、化工行業的液位測量的控制過程中，盛裝液體的容器經常處于有壓的情況下，此時常規的變送器便不能滿足測量要求，由于在傳感器電路和結構上的改進，提高了差壓液位測量技術在制藥和食品行業的實用價值。單法蘭液位變送器是指壓力變送器的正壓側是法蘭(法蘭大小可選）結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高，能達到變送器的測量技術指標，缺點就是負壓管道必須密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。
2、確定法蘭膜片密封件組件的型號
法蘭膜片密封件組件型號的確定是指連接法蘭及毛細管的型號確認。法蘭的確認，其確認過程中需根據壓力選擇合適的連接方式，法蘭等級，密封方式等。
膜片密封件的確認，膜片密封件類型、密封件位置、毛細管充罐液、毛細管連接長度等參數進行型號選擇。其中毛細管充罐液要根據測量介質的溫度進行選擇，若充罐液選擇不當，則可能造成雙法蘭差壓變送器在使用過程中無法適應測量介質溫度，導致儀表無法正常測量。
四、應用上的不同：
1、單法蘭液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器,與物料接觸部分具有良好的耐腐性，單法蘭液位變送器適用于冶金、化工、環保、電站、造紙、制藥、印染、食品、市政等行業的液位、料位、油水界面、泡沫界面的連續監測。
2、雙法蘭液位變送器是一種差壓式變送器，為避免被測介質直接與變送器的隔離膜片接觸提供了一種可靠的測量方法。主要特點是需要將高溫介質與變送器隔離、測量介質對變送器敏感原件有腐蝕作用、懸浮液體或高粘度介質、被測介質由于環境或流程溫度變化而固化或結晶、更換被測介質需要嚴格凈化測量頭等。雙法蘭液位變送器主要應用于密封壓力容器液位的測量。
